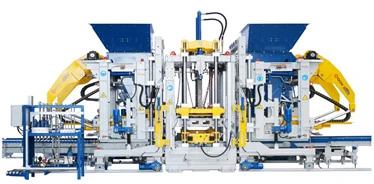

Maskinutrustning för blocktillverkning

Blocktillverkningsmaskinens utrustningsfunktioner

Dubbla vibrationsbord, åtta servomotorer (tillval)Blockmaskin på toppnivå

Modulär montering för enklare underhållMängd produkter tillgängliga

Högre kapacitet, bättre prestanda

Tekniska parametrar

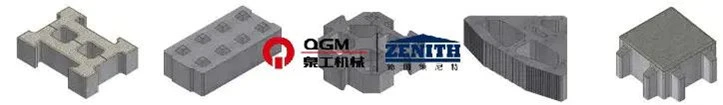

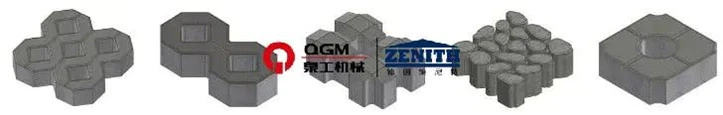

Vissa block kan tillverkas av ZN2000C

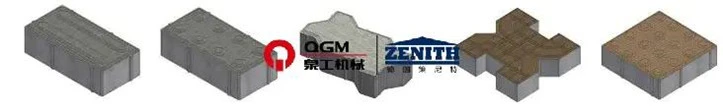

Asfaltläggare:
Grässten:
Vatten Behålla Blockera:

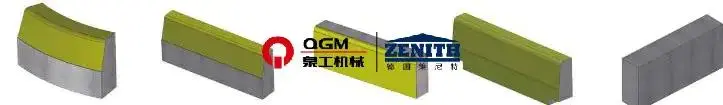

Väg Kantsten:

Tekniska fördelar

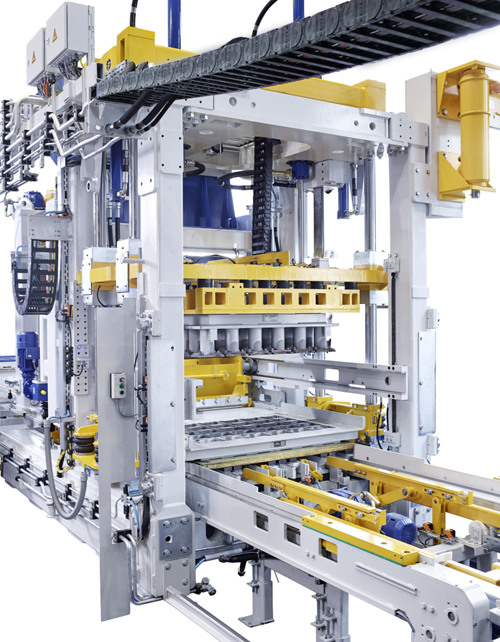

1. Avancerad tysk designram

Huvudramen antar en höghållfast svetsad ramstruktur designad av Huvudramen antar Tysklands ZENITH's patenterad höghållfast svetsad ramstruktur, som har en rationell design, enhetlig och estetiskt tilltalande svetsning. Hela ramen genomgår vibrationsbehandling för att lindra mekanisk belastning för att säkerställa hög kvalitet och stabilitet. Den avancerade strukturella designen möjliggör expanderbarhet, med potential att lägga till kantsten Form sidoväggöppnings- och stängningssektion, utdragsplattasektion， införingsanordning för polystyrenkärnor etc.

2. Automatiskt Quick Mold Change System

När formen är placerad i huvudmaskinens position inser lyftsystemet automatiskt formbyte på enheten för snabb formbyte. Tamperhuvudet och formen ram kommer att klämmas automatiskt av pneumatisk station, vilket är säkert, effektivt, lätt att använda och bekväm att underhålla.

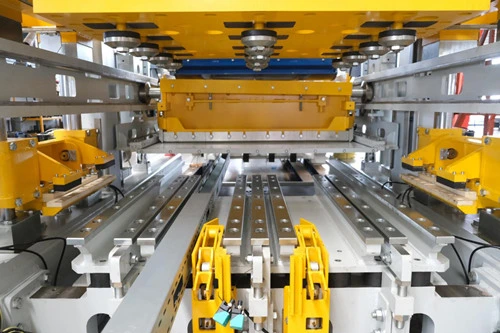

● Pneumatisk formklämningsanordning: Består av en formstödsram och pneumatisk Pneumatiska klämmor på båda sidor. Under förvibrations- och huvudvibrationscykler hjälper det klämma fast och säkra formen, minska vibrationerna och uppnå den bästa vibrationseffekten, samtidigt förlänger formens livslängd.

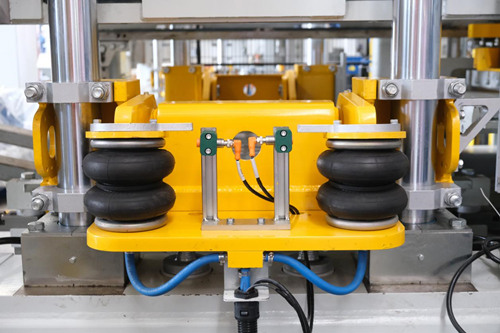

● Pneumatisk spännanordning för sabotagehuvud: Sabotagehuvudet är fixerat med en spännanordning med krockkuddar, som möjliggör enkelt och snabbt byte av sabotagehuvud, förkortar mögelbytet tid, och säkerställer också exakt dockning mellan formramen och sabotagehuvudet.
● Elektrisk forminsättningsanordning: Forminstallationsanordningen används för att placera formen i huvudmaskinen och ta bort dem med hjälp av en elektrisk formhållare. Formbäraren är lämplig för de flesta formar på marknaden. Andra speciella formar kan använda anpassade transportör.

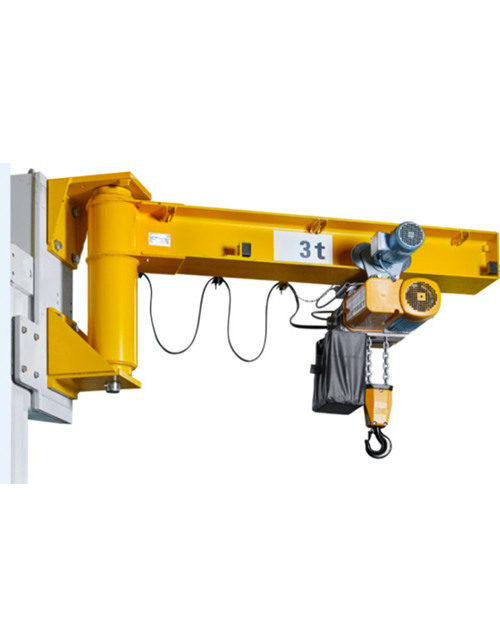

● Formbytesanordning: installerad på huvudmaskinens ram, används för att lyfta formen vid byte av form, utrustad med elektrisk kättingtelfer (kran) och elektrisk gånganordning

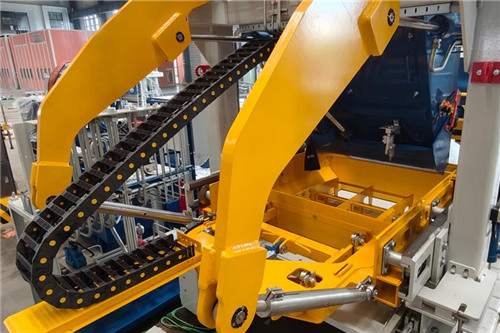

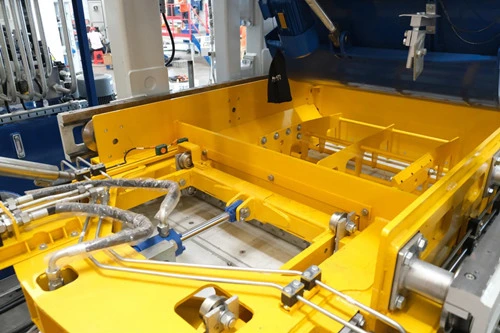

3. Utfodringssystem

● Matarlådan är hydrauliskt driven och använder en högdynamisk proportionell ventilstyrning systemet. Denna anordning är utrustad med en hydrauliskt driven blandningsanordning, som snabbt och fyller formen effektivt. Blandningsanordningen styrs av högdynamisk proportionell ventiler och en matningsanordning. Foderlådans främre arm är utrustad med en justerbar rengöringsborste.
● Stabil svängarmsmatning, med rullar med stor diameter på båda sidor av matningsanordningen för att säkerställ en jämn och stabil horisontell rörelse av foderlådan.
● Matningslådans styrskenor har utbytbara slitstarka remsor, vilket gör mer bekvämt för underhåll

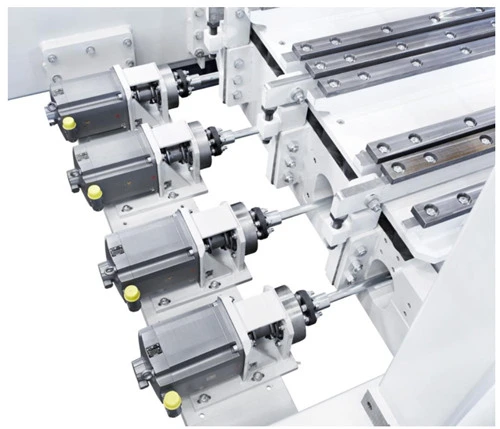

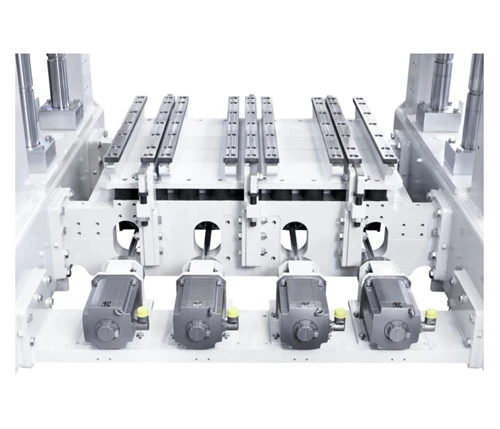

4. "Ultra Dynamic" Servo Vibration System

"Super Dynamic" servovibrationsteknik är en högeffektiv, adaptiv vibration system designat speciellt för blockmaskin. Servomotorerna svarar snabbast möjlig hastighet, uppnå högsta vibrationsprestanda, minska cementanvändningen, förkorta produktionscykler och producera betongprodukter med hög densitet. Vibrationen Systemet kan flexibelt anpassas till olika produktionsbehov för betongprodukter.
● Åtta vibrationsenheter, med mekanisk balans individuellt inställd av åtta servodrivenheter
● Åtta motoraxlar med elastiska kopplingar
● Åtta servomotorer, var och en monterad på en extern vibrationsisolerande tvärbalk på motorramen
● Vibrationsbord kräver inget oljebad (miljövänligt)

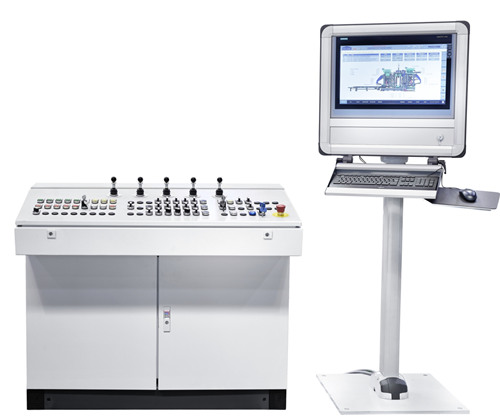

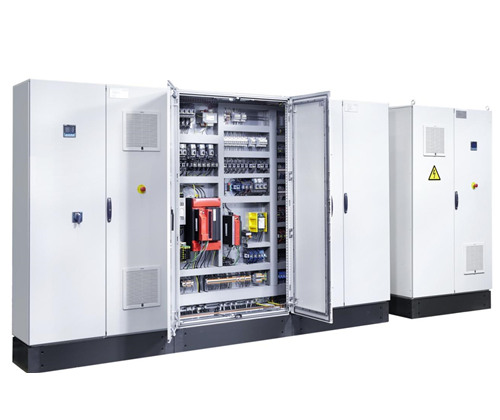

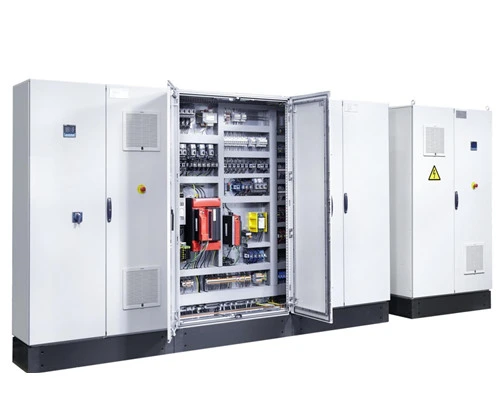

5. Exakt servokontrollsystem

Genom signalåterkoppling styrs vibrationsfasen och hastigheten, genom signalåterkoppling kontrolleras vibrationsfasen och hastigheten, synkront rörelsekontroll, och höghastighets standby, vibrationsinitiering och vibrationseliminering kan genomföras på kort tid, vilket bidrar till att förkorta cykeltiden och uppnå bättre bromsning effekt.' Genom positionen och hastigheten dubbel sluten slinga styrs exciteringskraften att endast verka i vertikal riktning, maximera den effektiva exciteringskraften, samtidigt som man undviker skada på maskinen av den horisontella exciterande kraften, vilket förlänger maskinens livslängd, och att kunna göra differentierade inställningar för olika produktkrav att producera högkvalitativa produkter.

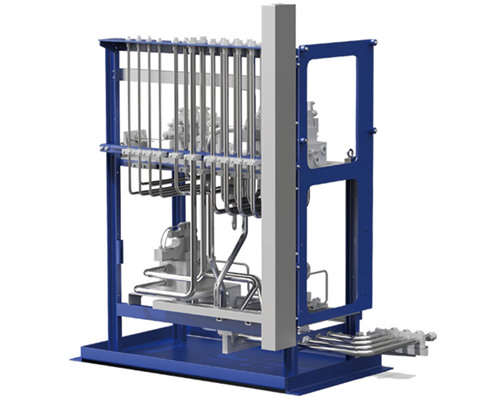

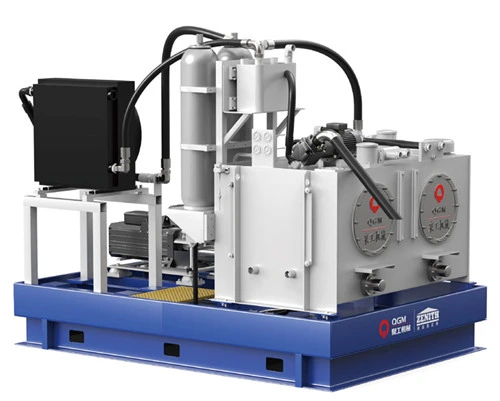

6. Hydraulsystem

Tryckhuvudet, formramen, aggregatvagnen och tygbilen styrs av manipuleringshuvudet, formramen, matningslådan för basblandning och ansiktsblandning kontrolleras med proportionella riktningsventiler med återkoppling av ventilkärnan, vilket ger korta svarstider. Det slutna styrsystemet (förskjutningslinjal / kodare -PLC- -proportionell riktningsventil-oljecylinder) säkerställer exakt kontroll, med snabb och stabil oljecylinder rörelse. Hydraulstationen använder en kolvpump med variabelt deplacement, som stannar pumpar tryckolja när hydraulsystemet når det inställda trycket, lossar pumpa och minska energiförbrukningen. Hydraulstationen är utrustad med en ackumulator för extra oljetillförsel, vilket gör att flera åtgärder kan ske samtidigt, med stabilt tryck i hydraulsystemet. I systemet ingår även en trycksensor, som displayer på manöverpanelen för enkel övervakning, samt en temperatursensor, kylare och värmare för att effektivt kontrollera oljetemperaturen och bibehålla god hydraulolja prestanda.
