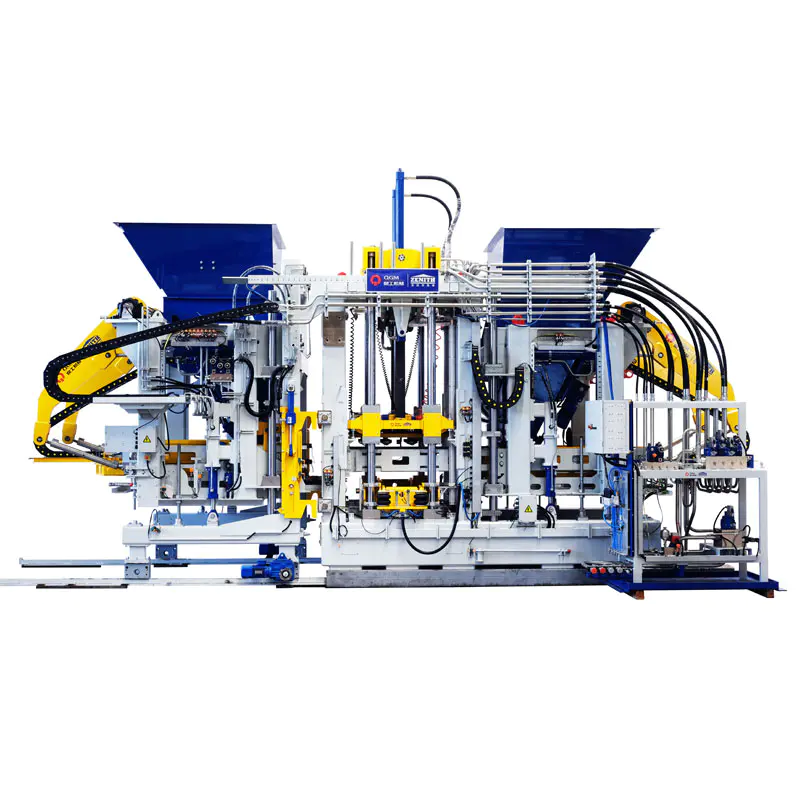

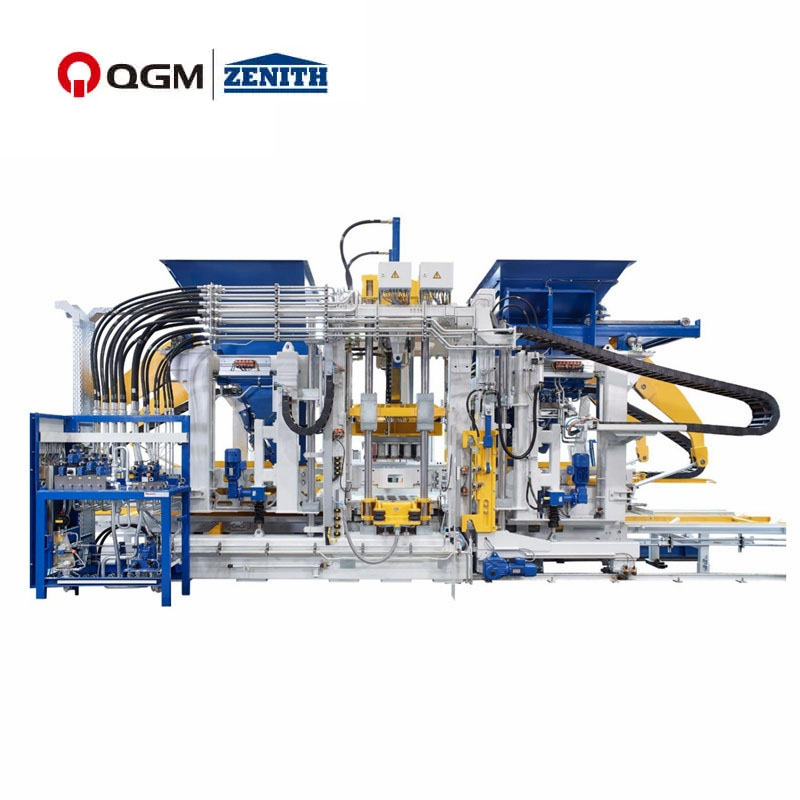

Den nydesignade högpresterande enpallsblockmaskinen ZENITH 1500-2 utgör mittpunkten i en toppmodern och effektivt arbetande betongblockproduktion. Förutom en hög kvalitet och produktivitet lägger våra ingenjörer särskilt fokus på att garantera en låg underhålls- och problemfri produktionsprocess. Användningen av skruvbeslag möjliggör enkelt utbyte av alla slitdelar på kortast tid. Ett automatiskt snabbväxlingssystem för formar, olika Colormix-utrustningar och annan specialutrustning samt anordningar för manipulering av huvuden kompletterar vårt leveransprogram. Dessutom är anläggningen utrustad med ett revolutionerande kontroll- och diagnossystem som stödjer maskinföraren under hans arbete och därför alltid garanterar en effektiv produktion.
Single Pallet Block Making Machine är en tegelmaskin som används speciellt för att tillverka block. Single Pallet Block Making Machine använder flygaska, flodsand, grus, stenpulver, keramsitslagg, smältslagg och andra material, lägger till en liten mängd cement och producerar nya väggmaterialblock. Denna typ av formningsmaskin använder vanligtvis hydrauliskt formningsläge, och det finns också vibrationsformning. En maskin för tillverkning av en pallblock har egenskaperna för tyst, statiskt tryckläge, inget buller, hög effekt, hög densitet, inget behov av pallunderhåll, kort underhållscykel, mindre arbetskraft, inga speciella krav på arbetsmarken och ett brett utbud av produkter. Single Pallet Block Making Machine är lämplig för att producera höghållfasta block, såsom standardtegelstenar, som vanligtvis är starkare än traditionella lertegelstenar genom att pressa upp och ner och vibrera kraftigt under produktionen. Dessutom, genom att ersätta olika formar, kan maskinen också producera blockprodukter av olika former och specifikationer, såsom ytterväggsblock, inre väggblock, blomväggsblock, golvblock, banvallsblock, sammankopplade trottoarblock och kantstenar, etc., som används i stor utsträckning inom byggområden som byggnader, vägar, torg, vattenskydd och trädgårdar.
Produktvideo
Huvudsakliga tekniska funktioner
(1) Det högkvalitativa servokomprimeringssystemet med namnet Ultra-Dynamic står för en mycket hög komprimering och extrem dynamik. Det garanterar därför en snabb och effektiv produktion av högkvalitativa produkter. Speciellt för produkter med stor volym och även för premiumprodukter, som tillverkas med för- och mellanvibrationer, ger detta vibrationssystem många fördelar. Systemet fungerar utan oljebad vilket stöder en miljövänlig produktion med lågt underhåll.
(2) Användningen av skruvbeslag för vibrationsbordet, motorns tvärbalk och ramsidodelarna är en speciell egenskap hos denna maskin. Den är unik på marknaden eftersom den kan anpassa sig till kundens produktionsförhållanden. Den skruvade konstruktionen ger också motståndskraftiga anslutningar och en utmärkt stabilitet.

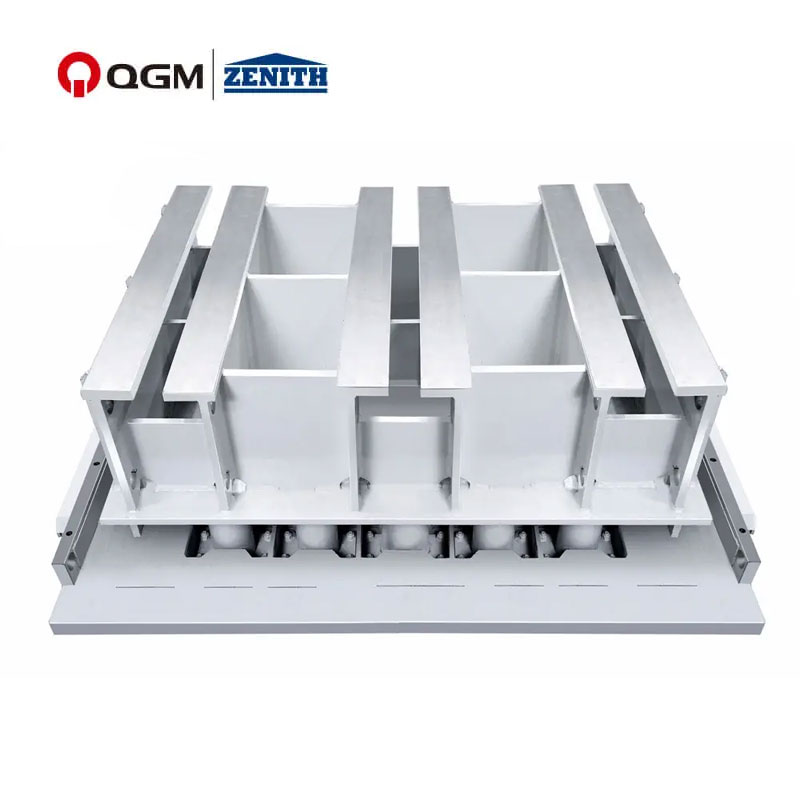

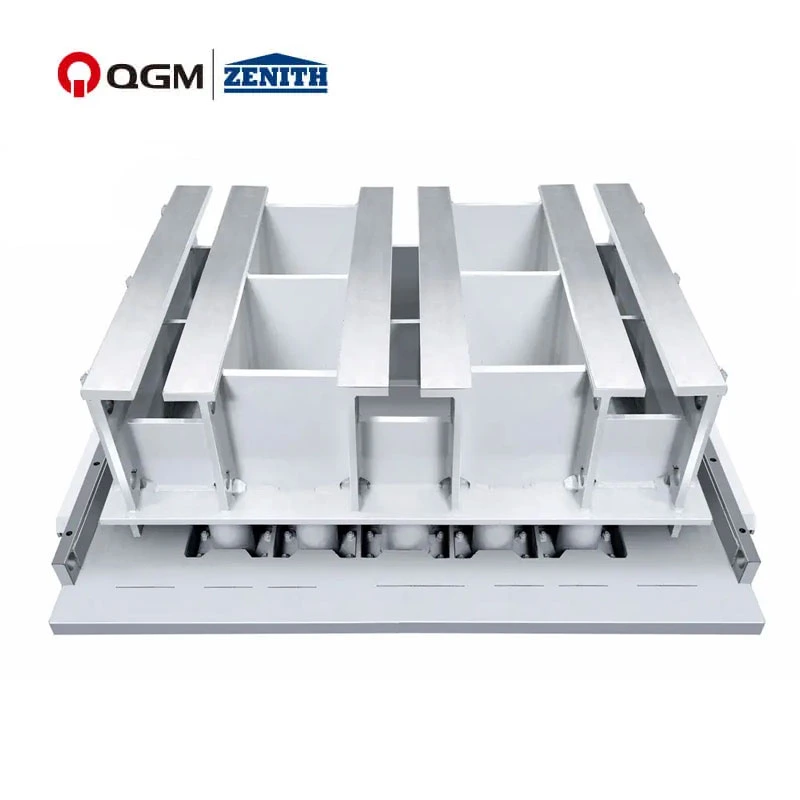

(3) Den pneumatiska formklämanordningen ger ett enkelt formbyte. Formen placeras utan ytterligare fästen - t.ex. bultar - på formhållaren. Den fixeras med de pneumatiskt manövrerade klämspakarna. Optimala vibrationsresultat och en längre formlivstid uppnås tack vare individuella justeringar av för- och huvudvibrationer. Formklämanordningen kan nu anpassas till formfästsystem från andra maskin- och formtillverkare.
(4) En ny travers har utvecklats för maskinen ZENITH 1500-2 som gör det möjligt att ta bort pelarna individuellt från sidan. Denna nya funktion sparar mycket tid vid underhållsarbete och bytet kan utföras mycket säkrare och med mindre ansträngning. Hela geometrin för denna enhet inklusive pelare är identisk med tidigare maskin ZENITH 1500. Det är möjligt att eftermontera denna nya travers på befintliga maskiner.

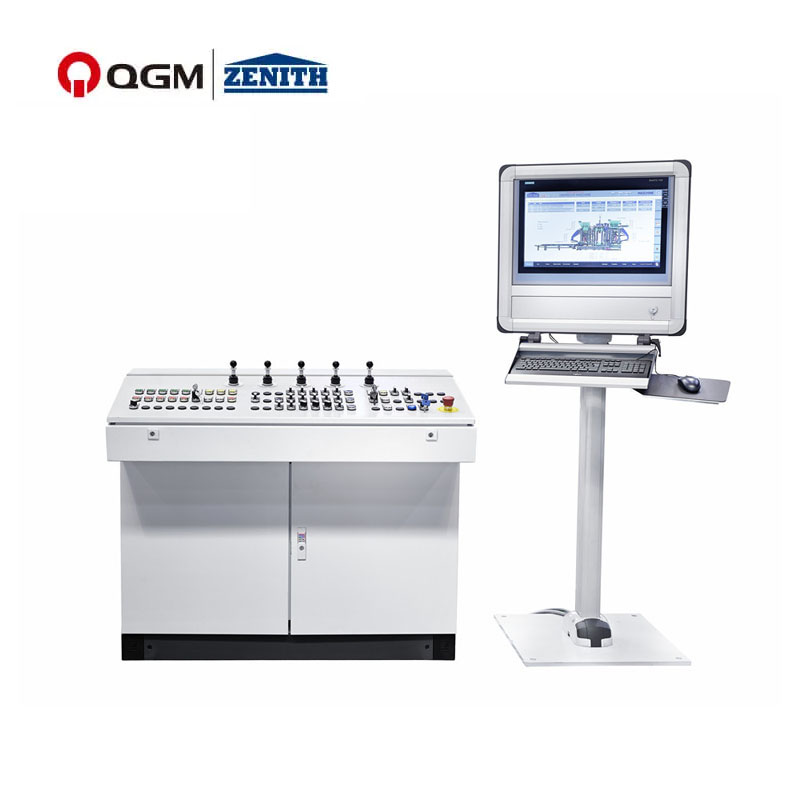

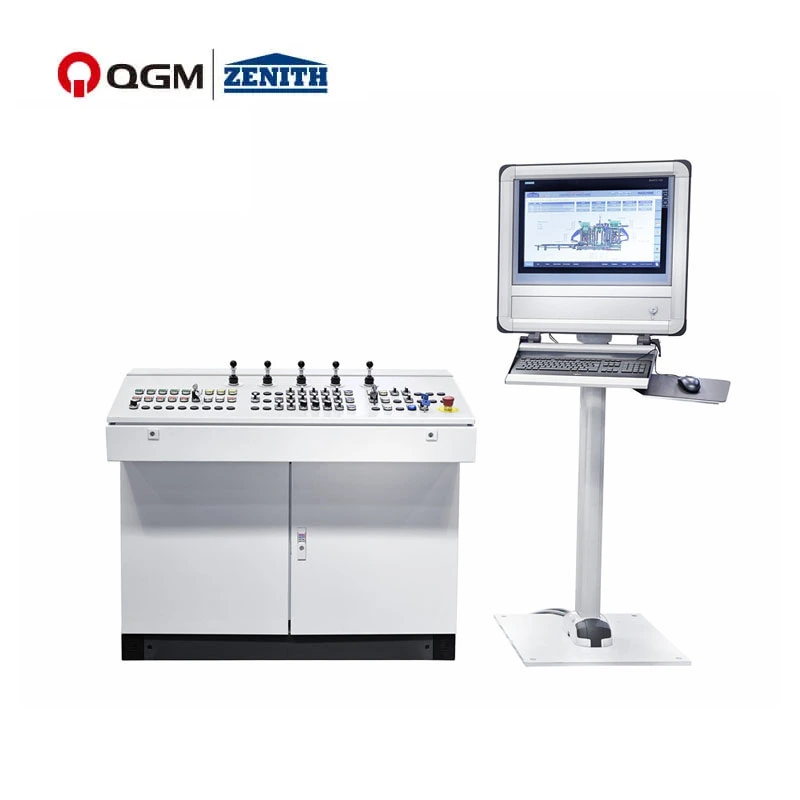

(5) Det självförklarande och intuitiva visualiseringskonceptet garanterar en enkel inlärning av maskinens funktion. En ny diagnostisk design hjälper operatörerna att välja de bästa justeringarna. Tidskrävande felsökning är inte längre nödvändig och produktionsstoppet reduceras till ett minimum. Genom att använda den senaste databastekniken kan all information registreras, utvärderas och lagras. Dessa data är tillgängliga var som helst tack vare den kompletta anläggningsnätverket.
Tekniska data
Den grundläggande konfigurationen av Zenith 1500 enkelblocksmaskin
Max.brädstorlek
1 400 mm x 1 200 mm x14 mm
Gjutyta
Enligt layoutritningen av formen
Produktstorlek
50 mm - 500 mm
Tekniska parametrar för automatisk sonbil
Max. lastkapacitet
15 kg
Max. lastkapacitet per insättningsställ
Som design
Max.lastkapacitet vartannat lager av insticksställ
Som design
Innerbredd på stödfäste
1 060 mm
Lager av insättningsställ
Designad som schemat
Avstånd till insättningsställ
Som design
Mamma bils drivkraft
NÅ 11KW
Produktens höjd
Max. höjd
500 mm
Min. höjd
30 mm
Staplingshöjd
Max. Staplingshöjd (inklusive pallen)
1 800 mm
Max. Produktionsområde (under produktion av standardstorlek)
1 350*1 050 mm
Pallstorlek (standard)
1 400*1 100 mm
Stålplåttjocklek
14 mm
Basmaterial silovolym
Exklusive pigmentsilo
1 500 L
Maskinhöjd
Exklusive pigmentanordning
35T
Palltransportör
1,6T
Hydraulisk anordning
3.2T
Maskinstorlek
Max. total längd
8 250 mm
Max. total höjd
4 650 mm
Max. total bredd
3 150 mm
Maskintekniska parametrar/ energiförbrukning
Vibrationssystem
Servo vibrationssystem
Vibrationsbord
Max: 175KN, 60HZ
Toppvibrationer
Max: 32KN

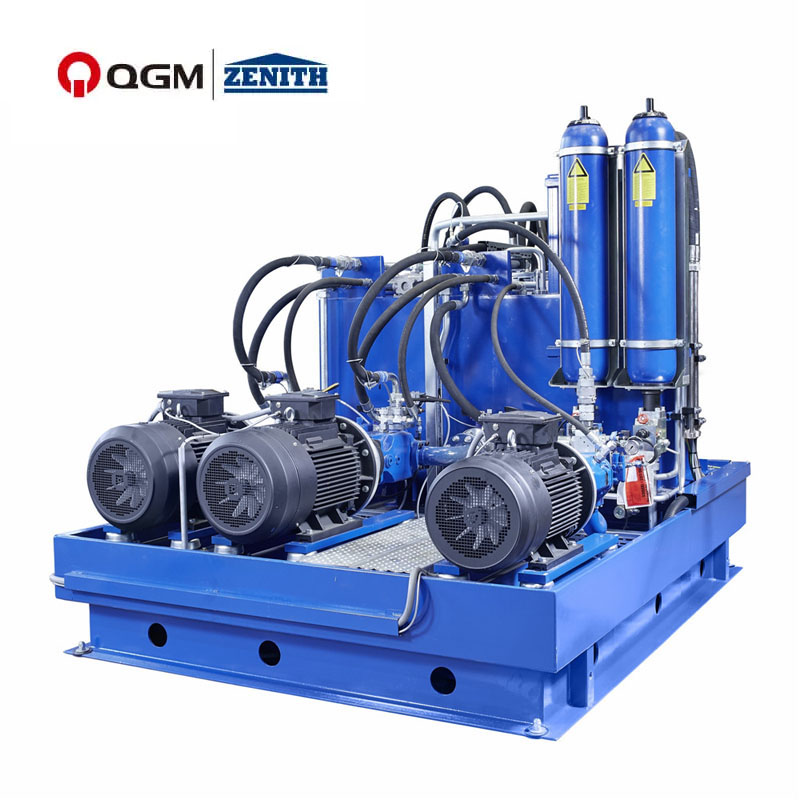

Hydrauliskt tryck
Totalt flöde
540L/min
Driftstryck
180 bar
Max. driva
140 KW

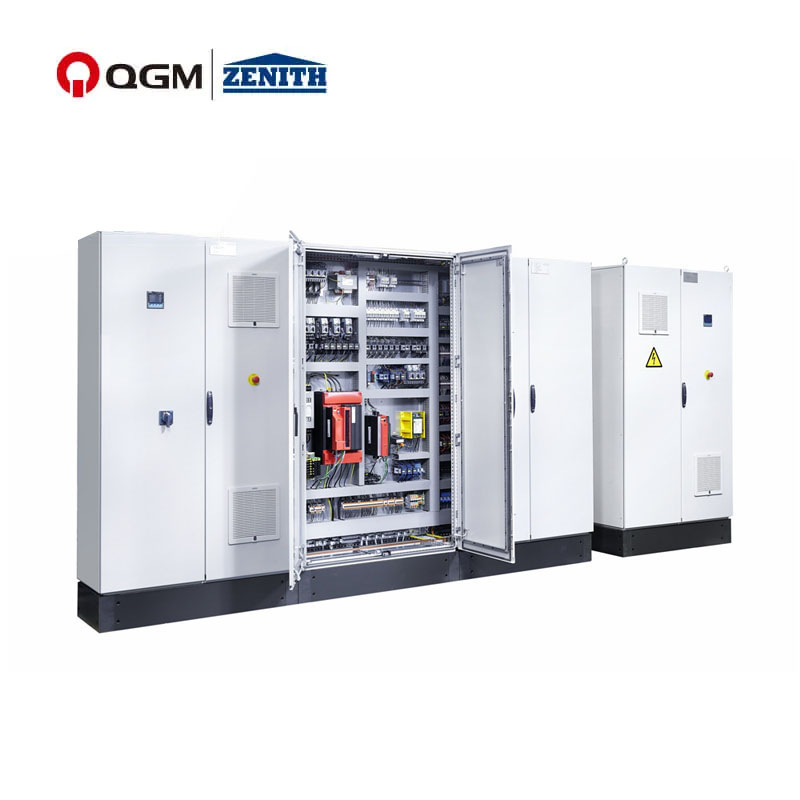

Styrsystem
Siemens S7-1500, pekskärmskonsol
Produktionskapacitet
Blocktyp
Dimensionera
(mm)
Bilder
Antal/cykel
Cykeltid
Produktionskapacitet
(Per 8h)
Ihåligt block
400*200*200
15
15 s
28 800 st
Rektangulär asfaltläggare
200*100*60
60
14 s
2 419 m2
Rektangulär asfaltläggare
(utan facemix)
200*100*60
60
11s
3 110 m2
Curstone
150*1000*300
6
20-talet
8 640 st
