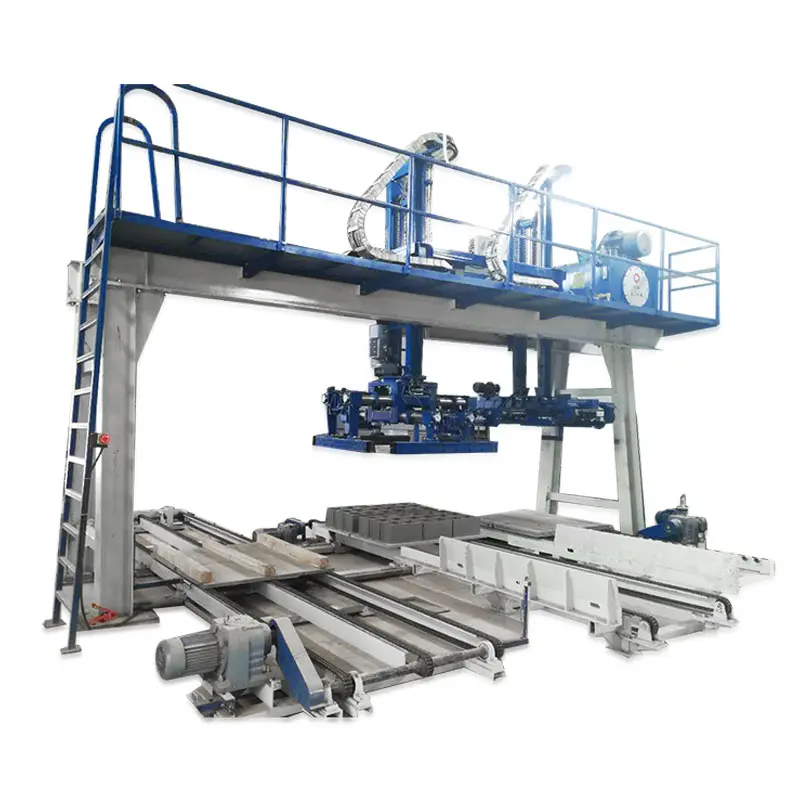

Brick Machine Offline Cubic System

De flesta kunder för närvarande Brick Machine Offline Cubic Systems som förlitar sig på manuell tegelstapling; detta tillvägagångssätt är inte bara arbetskrävande och ineffektivt utan hindrar också standardiserad produktionsstyrning inom anläggningen. För att åtgärda nackdelarna med manuell stapling på dessa linjer har QGM självständigt utvecklat en tegel-pall-separator. Denna enhet kan installeras nära härdningsgården för att stapla härdade halvfärdiga tegelstenar på plats och automatisera separationen av tegelstenar från pallar. Den består av en staplingsmekanism av tegel, en staplingsmekanism för pallar och färd-, lyft-, transport-, hydrauliska och intelligenta styrsystem.

Skicka förfrågan

Produktbeskrivning

Zenith Brick Machine Offline Cubic System är en oberoende automatisk blockstaplingslösning designad för moderna betongtegelproduktionsanläggningar. Installerad separat från huvudformningslinjen utför den automatisk tegelinsamling, sortering, omarrangering och kubering efter härdningsprocessen, vilket ger en flexibel lösning för att förbättra effektiviteten i hanteringen av färdiga produkter.

Oberoende Cubing för flexibel produktionsledning

Till skillnad från traditionella inline-staplingssystem, fungerar offline-kubningssystemet oberoende av tegelproduktionslinjen. Denna design skiljer gjutningstillverkning från palleteringsoperationer, vilket gör att fabrikerna kan upprätthålla kontinuerlig produktion samtidigt som staplingseffektiviteten och den övergripande arbetsflödesflexibiliteten förbättras.

Smart kontroll för exakt blockstapling

Integrerat med PLC intelligent styrning och servopositioneringsteknik, slutför systemet automatiskt pallseparering, tvärskiktsarrangemang och standardkubbildning. Den kan justera staplingsmetoder enligt olika tegelstorlekar, lagernummer och produktkrav, vilket gör den lämplig för ihåliga block, massiva tegelstenar, stenblock och olika betongprodukter.

Stabil prestanda i industriella miljöer

Med en kraftig ram och hållbara transmissionskomponenter är Zenith Offline Cubic System byggt för kontinuerlig högfrekvensdrift. Exakt mekanisk rörelse hjälper till att förhindra blockförskjutning, staplingskollaps och produktskador, vilket säkerställer pålitlig prestanda med låga underhållskrav.

Förbättra automatiseringen och sänka arbetskostnaderna

Genom att ersätta manuella staplingsoperationer hjälper detta automatiska kubsystem till att minska efterfrågan på arbetskraft och förbättrar hanteringen av färdiga tegelstenar. Det möjliggör standardiserad stapling, enklare transport av gaffeltruckar och bättre lagerhantering, vilket gör den till en idealisk uppgraderingslösning för fabriker som söker högre automatisering och lägre produktionskostnader.

Brick Machine Offline Cubic System

Introduktion till tegel- och skivavskiljare

För närvarande använder de flesta kunder enkla blockproduktionslinjer och manuellt staplar tegelstenar, vilket inte bara kräver en stor arbetskraft, utan också har låg produktionseffektivitet och inte bidrar till den standardiserade produktionsstyrningen av fabriksområdet. Med tanke på nackdelarna med palletering av den enkla blockproduktionslinjen, kan tegel- och plattavskiljaren som utvecklats oberoende av QGM installeras nära tegelhärdningsgården för att palletera de härdade halvfärdiga tegelstenarna på plats för att uppnå automatisk separation av tegel och plattor. Den består huvudsakligen av en tegelstaplingsanordning, en plattstaplingsanordning, ett gångsystem, ett lyftsystem, ett transportsystem, ett hydraulsystem och ett intelligent kontrollsystem.

Huvuddrag

1) Lämplig för palletering av olika typer av tegelstenar.
2) Två tegelstenar kan klämmas fast samtidigt, och tegelklämanordningen kan roteras 90°, och tegelstenarna kan staplas korsvis i fyrkantiga staplar.
3) Det kan minska 5-6 arbetare och minska arbetskostnaderna.
4) Stabilt och bekvämt automatiserat operativsystem (Siemens PLC-kontroll) förbättrar palleteringseffektiviteten avsevärt.
5) Det effektiva och stabila klämsystemet för tegelstenar undviker manuell stapling av skadade tegelstenar och minskar skadefrekvensen avsevärt.
6) Pallåtervinningsanordningen antas, vilket är snyggt och effektivt och bekvämt för gaffeltrucktransport till den automatiska plåtlastningsmaskinen för återanvändning.
7) Mekanisk palletering underlättar säker produktionsstyrning i fabriken. Tekniska parametrar för tegel- och skivavskiljare.

Tekniska parametrar

Maskinens totala mått	7850×6500×5100mm
Pall 1350 riktning palleteringsstorleksområde	730-1400 mm
Pall 1400 riktning (två plattor) palleteringsstorleksområde	670-1450 mm
Resmotor	2,2KW (plåtstapeltransport)
	2,2KW (palletering och transport)
	1,5KW (transport av tegel och plattor)
Utrustad med pallrengöringsanordning motorkraft	0,55KW
vikt	10,5T
Palleteringshöjd	1100 mm
Motorkraft för hydraulstation	22KW
Roterande cylinder	90°
Palleteringsanordning för kedjetransportör	2,2KW
